一、產品簡介

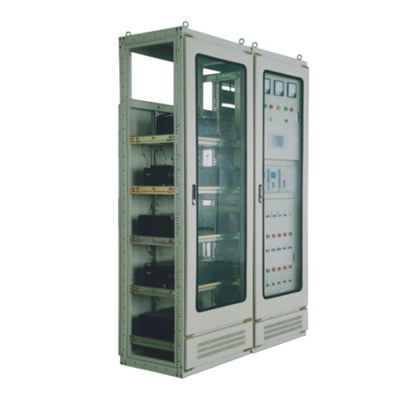

微機控制直流屏采用PLC進行控制，整套直流屏具有外觀新穎，布局合理，用戶使用簡單方便，所有功能、狀態指示均由觸摸屏顯示，所有操作、轉換和檢測均由觸摸屏控制。整套系統具有性能穩定，運行可靠等優點。
二、產品特點
1． 直流屏控制部分，故障檢測與報警均由微機完成。
2． 直流屏在交流電網失電或故障發生時，控制母線與合閘母線都不會出現失電現象，并在交流電網恢復或故障排除后 。
三、使用環境條件
1． 免維護微機直流屏的環境溫度-15℃～+40℃。
2． 日平均相對濕度≤95%，月平均相對濕度≤90%。
3． 海拔高度≤1Km。
4． 無強烈震動和沖擊，無強電磁場干擾。
5． 免維護微機直流屏的周圍無爆炸危險介質，無腐蝕金屬和破壞絕緣的有害氣體，無導電微粒和嚴重的霉菌。
四、基本參數
1． 三相交流輸入電壓為380±15%V，頻率50±0.5Hz。
2． 直流輸出電壓為220V。
3． 免維護電池的容量為50AH。
4． 免維護微機直流屏向控制母線輸出電流為20A。
五、技術性能
1． 微機控制直流屏自動化程序：
<1>免維護蓄電池組充電程序：用設定值（5A）電流強充電，設定定值電壓（248V）。微機控制充電裝置自動轉為均充，當充電電流逐漸減小，達到定值（1.0A）時，微機控制充電裝置自動轉為浮充狀態運行。
<2>微機控制直流屏的正常運行程序：正常工作狀態為浮充狀態，當電池組充電電流超過定值（3.0A）時，微機控制充電裝置自動轉為均充狀態運行。
2． 微機控制直流屏的應用功能：
<1>電池欠壓、電池過壓、欠電壓、過電壓、過流保護、充電機故障、絕緣不良，若出現以上任何故障，微機控制直流屏?xí)詣?dòng)發出聲音信號報警，故障排除后，報警自動解除。
<2>主充機、浮充機具有自動穩流、穩壓功能及故障報警功能，若直流屏有短路時，充電裝置會自動限流保護。
<3>當直流母線絕緣電阻低于25K歐姆時，微機控制直流屏?xí)詣?dòng)發出聲音報警。
3． 微機控制直流屏的故障記憶功能。
當直流屏發生故障時，微機控制裝置會自動記錄當前的故障信息時間。
4． 遙控系統：
電力調度中心可以通過直流屏進行遙信遙測，對直流屏進行監視。
